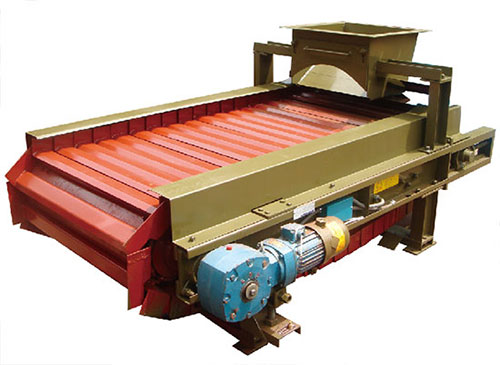

鏈板定量給料秤

產品詳情

XY-LB鏈板式定量給料秤是針對高分子、高粘度、高倉壓等工業場合設計的新型計量設備，它兼?zhèn)滏湴遢斔蜋C剛性強、皮帶秤計量精度高等優點，可連續、均勻、準確地對水分大、粘性強、下料不通暢的塊狀、粒狀物料（如粘土、脫硫石膏等）進行動態控制、定量給料、連續計量。

主要技術參數：

參數名稱	技術參數
靜態計量誤差	≤O.25%
動態累計誤差	≤O.5％
控制誤差	≤O.5％
重復性	≤O.05％
線性度	≤O.05％F·S
偏載系數	≤O.08％
泄漏電流	≤1.0mA
絕緣電阻	>500MΩ
皮帶寬度	650、800、1000、1200 1400、1600、1800、2000
主從輥筒中心距	3000mm以上，可非標
稱量段長度	800mm
重量信號	0-20mA/4-20mA
測速信號	1.0Hz-5.0kHz

主要性能特點：

秤體組成	機架、稱量框架、主從滾筒、承重托輥、張緊托輥、擋料板、自動糾偏裝置、內、外清掃器、進料斗、卸料罩、跑偏開關，環形無接頭皮帶、耐磨耐壓鏈板、稱重傳感器、測速傳感器、驅動電機、回程皮帶機。
機架	由冷彎C型槽鋼組成的秤架結構新穎，強度大，穩定性好，適合于各種規格非標秤體的設計；可單獨拆除一側支座，在懸臂狀態下更換皮帶
皮帶	特制加厚型，既能承擔運料板安裝強度，也能與輥筒、托輥及稱量段線性接觸，不打滑，不變形，保證計量精度。
運料板	6mm冷軋鋼板壓制而成，帶排邊，與皮帶通過螺絲焊接固定，耐磨，耐壓。
主動滾筒	采用厚壁無縫鋼管制造，對加工后的正反螺紋結構采用整體硫化包邊，并將外圈車成腰鼓一l生，確保皮帶長期運行不跑偏、不打滑。
張緊裝置	采用從動滾筒螺旋張緊和張緊托輥自動糾偏兩種方式，可根據運轉情況，隨時進行調整，保證皮帶運行有一個恒定的張力，防止跑偏，保證計量精度。
清掃裝置	采用V型(犁形)結構，雙面清掃，防止物料粘傳動滾筒及內壁；外清掃采用彈性清掃裝置，裝在卸料端滾筒的下部，保證刮板均勻輕壓膠帶，特殊場合可配備回程皮帶機，及時運走清掃器清掃下。
傳動電機	SEW公司SA、KA系列產品，直聯式軸裝傳動，驅動力矩大，運轉平穩，傳動效率高，低噪聲，長壽命，變頻電機，強制風冷。
重量單元	雙傳感器結構，阻抗匹配后經CBC—FDl信號變送以O(shè)一20mA／4—20rnA傳送。
速度單元	經CBC—MC轉換。保證低頻運行時(≤O 5Hz)的測速精度0．06％以上。
稱重儀表	VEG申克儀表、PLC/57、TDG-WJK計算機系統。
控制方式	DCS遠程、機旁控制、維修控制。
DCS接口	預留DCS接口．pr口或擴展Proflbus—DP。

規格選配表

序號	規格型號	流量范圍 (t/h)	皮帶鏈板寬度	推薦使用噸位(t/h)	備注
1	XY-LB0630	0.6-6	650	1.2-5.4	T10料口
2	XY-LB0830	1.0-10	800	2.0-9.0	T12料口
3	XY-LB0830	2.0-20	800	4.00-18	T12料口
4	XY-LB1030	4.0-40	1000	8.00-36	T15料口
5	XY-LB1030	6.0-60	1000	12-54	T15料口
6	XY-LB1030	8.0-80	1000	16-72	T15料口
7	XY-LB1230	10-100	1200	20-90	T15料口
8	XY-LB1230	16-160	1200	32-144	T15料口
9	XY-LB1430	20-200	1400	40-180	T15料口
10	XY-LB1430	25-250	1400	50-225	T15料口
11	XY-LB1635	30-300	1600	60-270	T20料口
12	XY-LB1635	35-350	1600	70-325	T20料口
13	XY-LB1635	40-400	1600	80-360	T20料口
14	XY-LB1835	45-450	1800	90-405	T20料口
15	XY-LB2035	50-500	2000	100-450	T20料口
